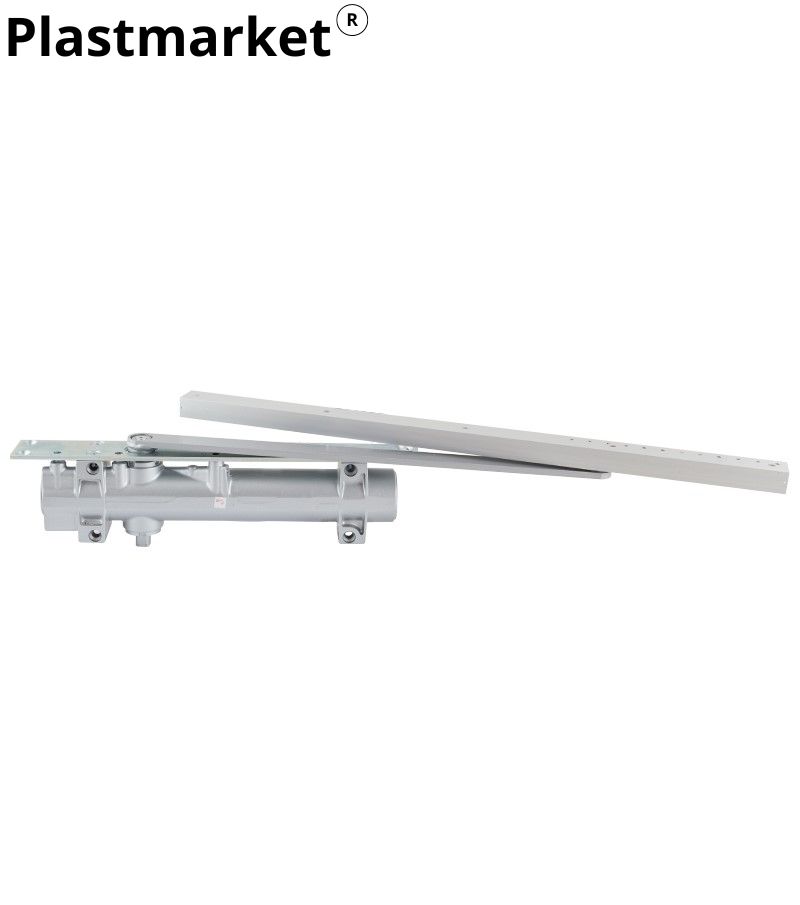

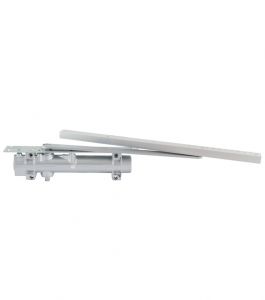

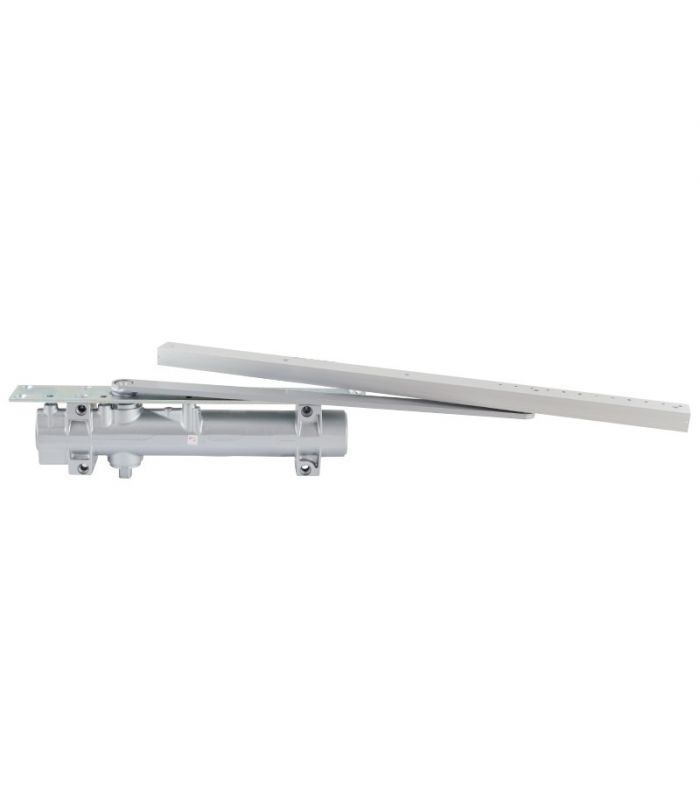

Дотягувач дверей CO-54 ALUMINIUM SLD_ARM EN_4
Дотягувач дверей RYOBI® серії CO модель CO-54 (Японія) врізного типу – призначений для керування зовнішніми та внутрішніми дверима.
Ця модель врізна, корпус дотягувача встановлюється або в дверну стулку, або в дверну раму. Сторонність - універсальна, дотягувач встановлюється як на праві, так і на ліві двері, вибір сторонності здійснюється при монтажі.
Повністю контролює весь цикл зачинення дверей з роздільно регульованими швидкістями початкового та кінцевого зачинення, а також окремого клапану регульовання прихлопу (останні 1-2°)
Корпус виготовлений за технологією лиття алюмінію під високим тиском.
Внутрішній механізм - шестерно-рейкового типу (Rack&Pinion), встановлений на якісних шарикопідшипниках.
Колір обробки – алюміній.
Клас 4 згідно EN1154.
Максимальна вага дверей до 85кг.
Максимальна ширина стулки дверей 1050 мм.
Товщина корпуса дотягувача 36 мм.
Товщина рейки ковзної тяги 29мм.
Регулювання початкової, кінцевої швидкостей зачинення, а також швидкості прихлопу дверей (останні 1-2°)
Ресурс експлуатації 500 000 циклів. Робоча температура від -20°С до +45°С.
Мінімальна товщина дверей: металеві - 45мм, дерев'яні - 50 мм.
Комплектація: дотягувач, комплект кріплення, ковзна тяга.
Маючи один робочий циліндр, цей дотягувач має два відводи з нього і два комплекти (по три од.) регулювальних клапанів, розташованих один проти одного.
Завжди використовується тільки одна сторона.
1. При монтажі, треба визначиться, яка сторона робоча.
2. Регулювальні клапани на неробочому боці необхідно закрутити до упору, щоб вони не впливали на регулювання робочої сторони.
3. Клапанами на робочій стороні регулювати швидкості зачинення
УВАГА!
Дотягувачі зі ковзною тягою не дозволяють відчиняти двері ширше, ніж на 105° – 130° (залежно від місця монтажу). Це зумовлено конструкцією самої ковзної тяги.
При установці на дверях, розташованих зовні приміщень, дотягувач повинен перебувати під навісом, щоб уникнути попадання вологи (тяга дотягувача - сталева).
-
На яке зусилля розрахований (EN,кг):EN 4, 80кг
-
Тип приводної тяги:ковзаюча
-
Ширина дверей, до...:1050мм
-
Використання: зовнішні, чи всередині приміщення:універсально
-
Регулювання: основної швидкості зачинення, кінцевий дохлоп, затримка зачинення (V, BC, DA):кінцевої швидкостей зачинення, а також швидкості прихлопу дверей (останні 1-2°)
-
Фіксація у відкритому положенні (HO):iбез фіксації
-
Наявність вітрового гальма: механічне, регульоване (BC):iнемає
-
Спосіб зміни зусилля: зміна перестановкою корпуса, тяги чи спеціальним гвинтом:постійно EN 4
-
Температурний режим:від -20°С до +45°С
-
Колір (наявні кольори по даній моделі):алюміній
-
Варіанти виконання: лівий, правий (L, R):універсально
