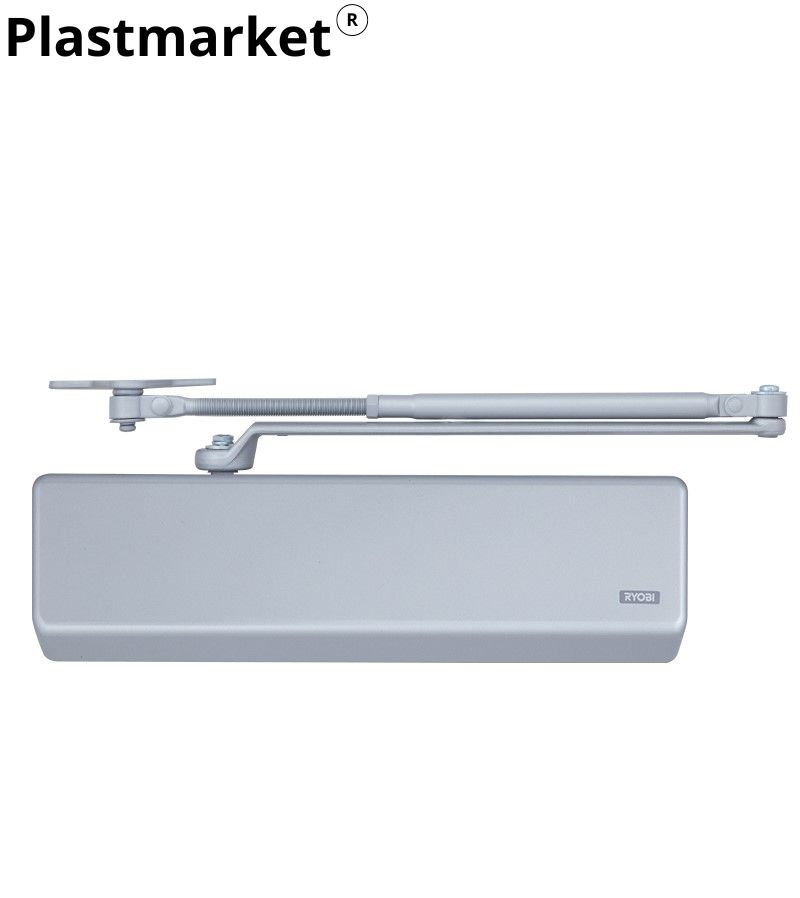

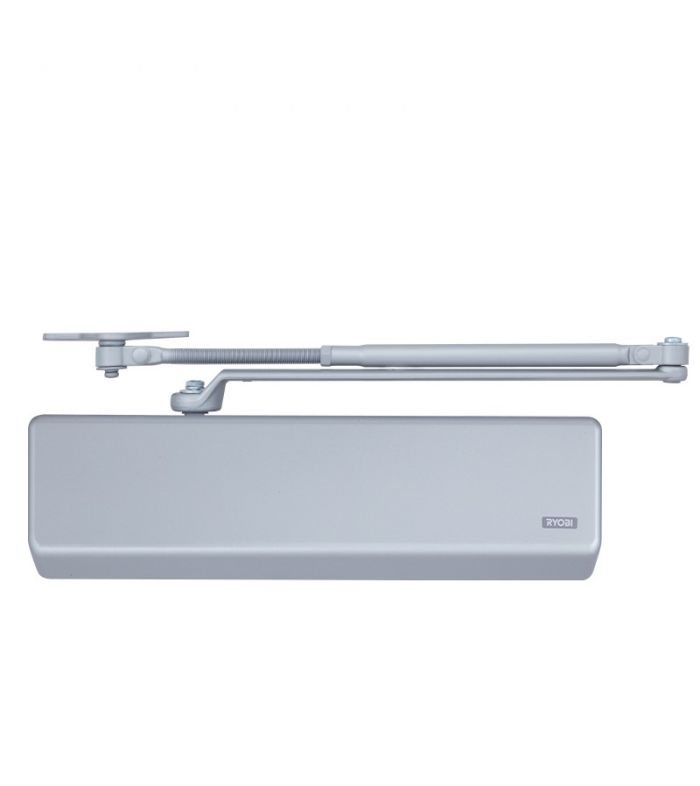

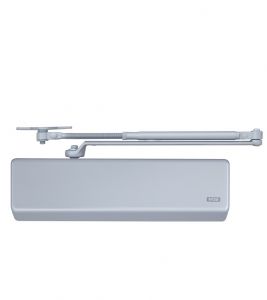

Дотягувач RYOBI D-4550 BC/DA UNIV ARM EN2-7+

Дотягувач дверей RYOBI D-4550 UNIV (Японія) накладного типу – призначений для керування великими зовнішніми та внутрішніми дверима.
Має регулювання натягу внутрішньої пружини (класу дотягувача), що дозволяє використовувати єдину модель дотягувача до різних класів дверей. Також полегшує регулювання сили закривання дотягувача, не змінюючи його положення на дверях.
Можліве встановлення зі сторони зачинення дверей на дверну стулку з використанням кронштейну паралельної тяги (1-6+ клас).
Повністю контролює весь цикл зачинення дверей з роздільно регульованими швидкістями початкового та кінцевого зачинення (прихлопу).
Має регульовану функцію BackCheck (вітрове гальмо), яка затримує відчинення дверей після кута 70-80°, що дозволяє уникнути пошкодження дверей, фурнітури, стін.
Має регульовану функцію DelayAction (гальмо закривання), яка спрацьовує на великих кутах відчинення дверей, пригальмовуючи двери, даючи можливість проїхати маломобільним людям або занести вантажи.
Корпус виготовлений за технологією лиття алюмінію під високим тиском.
Декоративна пластикова кришка у комплекті.
Внутрішній механізм - шестерно-рейкового типу (Rack&Pinion), встановлений на якісних шарикопідшипниках.

Дотягувач регулюється в діапазоні 2-7+ класу згідно EN1154. За замовчуванням заводська установка - 3 клас зі стандартною тягою.
При встановленні з паралелною тягою регулюється в діапазоні 1-6 класу.
Можливість застосовувати у протипожежних дверях з межею вогнестійкості 60хв.
Максимальна вага дверей до 200кг,
Максимальна ширина дверей 1600мм.
Регулювання початкової та кінцевої швидкостей зачинення.
Ресурс експлуатації 2 000 000 циклів.
Робоча температура від -20°С до +45°С.
Розміри 331х97х62мм.
Комплектація: дотягувач, декоративна кришка, комплект кріплення, тяга стандартна, кронштейн паралельної тяги.

Регулювання класу дотягувача відбувається шляхом натягу внутрішньої пружини, без переміщення корпуса по полотну дверей, див. інструкцію.

Стандартна тяга, т.з. «коліно», надає два варіанта встановлення дотягувача на дверях.
1.    Зі сторони відкривання дверей: корпус дотягувача встановлюється на дверну стулку, тяга – на дверну раму.
2.    Зі сторони закривання  дверей: корпус дотягувача встановлюється на дверну раму, тяга на стулку.

Кронштейн паралельної тяги додає ще один варіант встановлення дотягувача:
В разі неможливості встановлення корпусу дотягувача на дверну раму зі сторони закривання дверей (немає місця), кронштейн паралельної тяги, т. з. «трикутник» або «косинка», дозволяє встановити на цій стороні корпус дотягувача на дверне полотно, а тягу з цім кронштейном на раму. При цьому тяга прийме паралельне положення до площини дверей.

При монтажі на дверній рамі з боку закривання, щоб уникнути самовільного розкручування гвинта кріплення тяги до корпусу дотягувача і, як наслідок, псування самої тяги, обов'язково використовувати гровер (є в комплекті поставки) і, рекомендовано, фіксатор різьби.

При установці на дверях, розташованих зовні приміщень, дотягувач повинен перебувати під навісом, щоб уникнути попадання вологи (тяга дотягувача - сталева).

При виконанні регулювань клапанів швидкостей (існують на всіх моделях) дотягувачів , а також клапанів гальм відчинення та уповільнення зачинення (на тих моделях, де вони існують) уважно видстежувати ступінь відкручування (проти часової стрілки). Клапан не повинен бути викручений більше за площину корпуса дотягувача.
В протилежному випадку можливо підтікання рідини(мастила) із дотягувача під час його роботи і, як наслідок, завоздушення дотягувача. Це не може бути враховано як гарантійний випадок.
