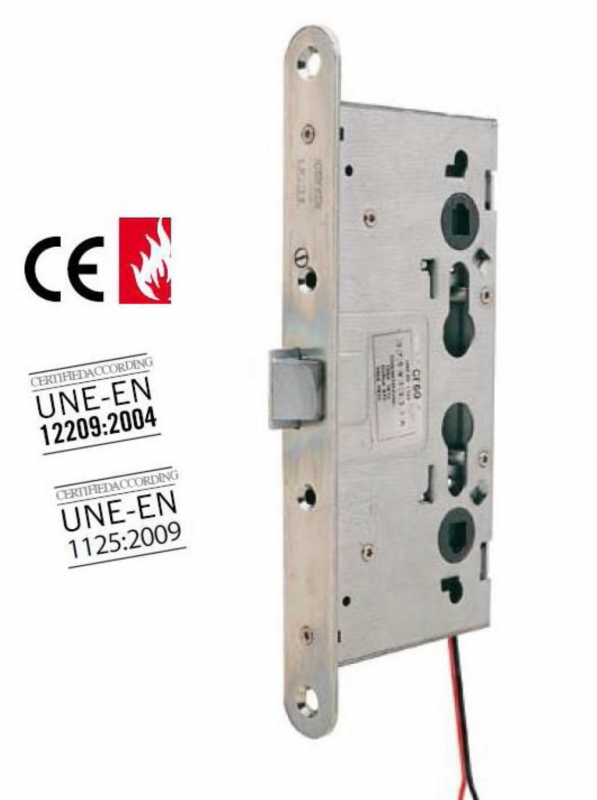

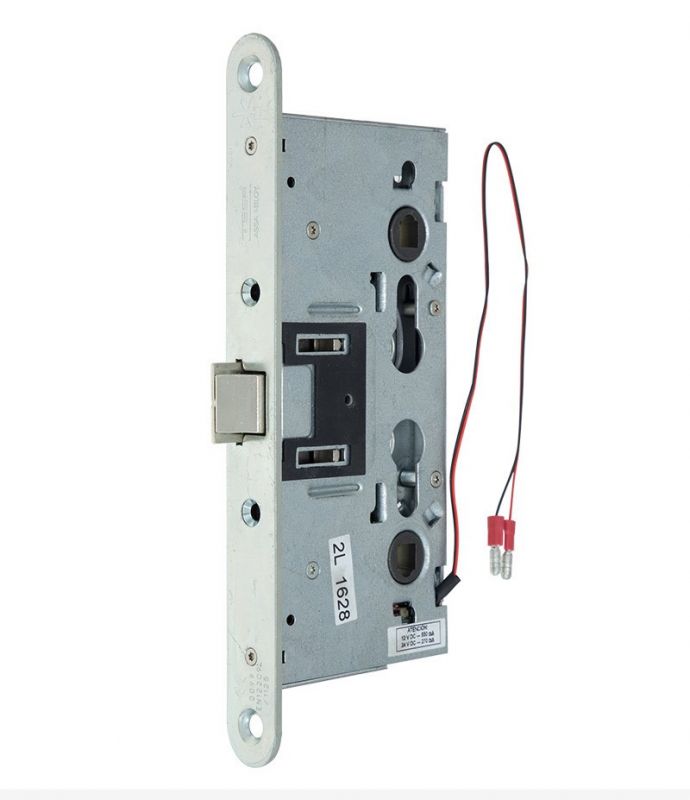

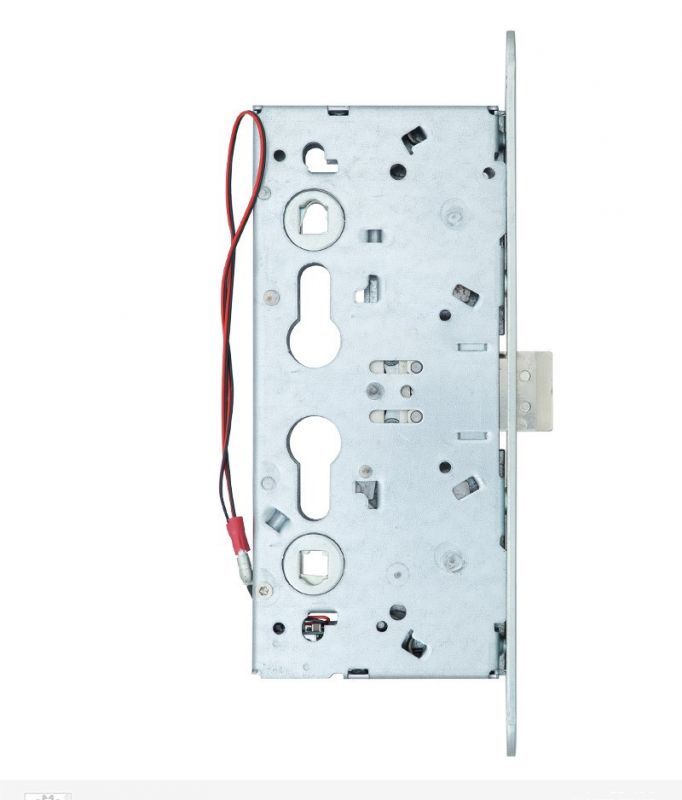

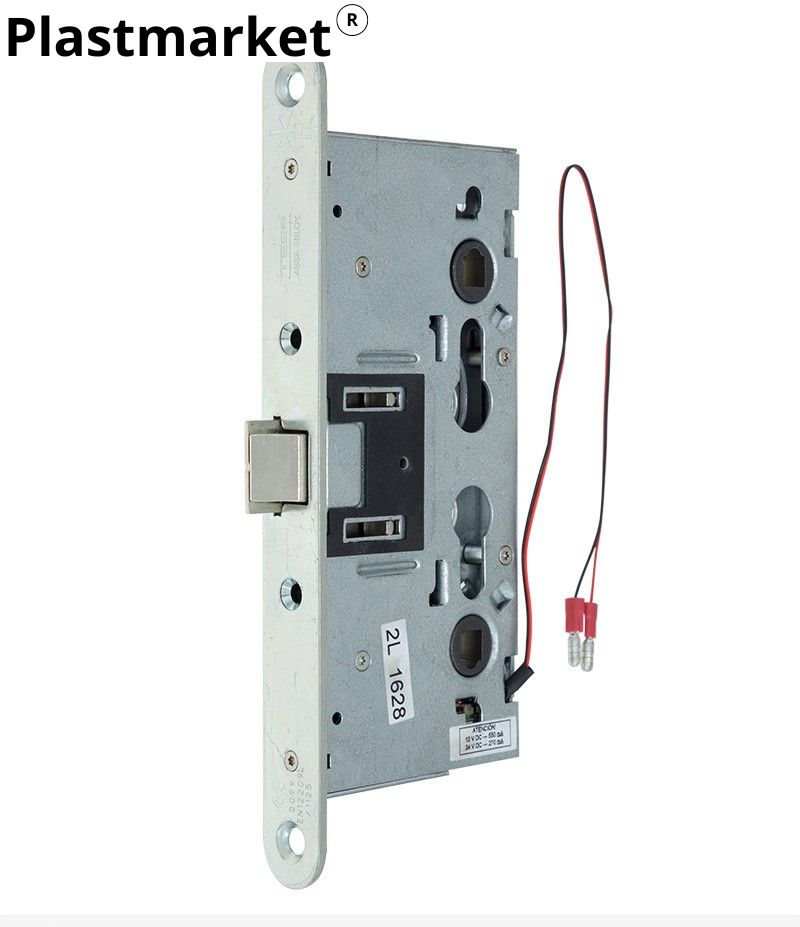

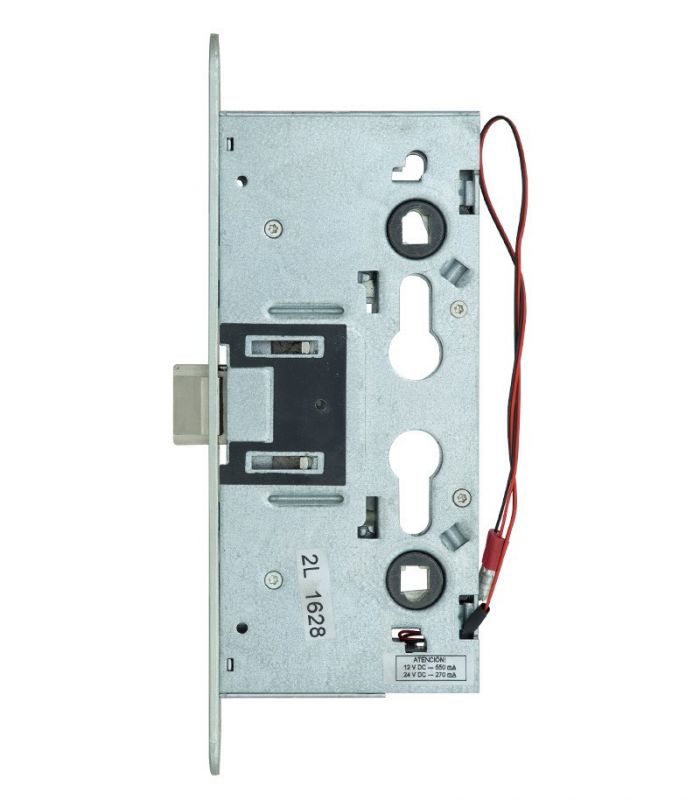

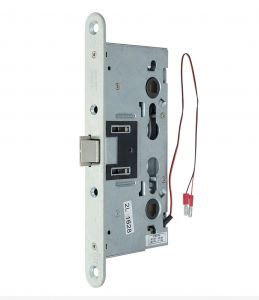

Замок електромеханічний TESA CF6STRSR9ZCE BS65мм 72мм FP24 ZCE UNIV DIN SOL 12-24V NC PANIC_FUNCTION EI відкривання назовні

Універсальний електромеханічний соленоїдний замок екстреного відкривання дверей TESA серії CF60 з мікроперемикачем для дистанційного керування електричним імпульсом та з механізмом панік-функції призначений для професійного комплексного встановлення сумісно із системами антипаніки у всіх без винятку громадських, виробничих, житлових будівлях та спорудах різного призначення в металевих протипожежних евакуаційних та аварійних дверях з метою гарантованого забезпечення ефективної евакуації та запобігання потенційної трагедії з масовою кількістю людей у разі виникнення пожежі та при надзвичайних ситуаціях, викликаних панікою людей.

Переваги:
- замок універсальний (лівий / правий) для металевих протипожежних дверей (згідно EN 1634-1) товщиною до 140мм, які відчиняються назовні та з лицевою (торцевою) планкою в обробці оцинкованої сталі, опційно - модель замка CF6STRSR9ICE (торцева планка – нержавіюча сталь);
- особливість призначення: у разі пожежі чи надзвичайної ситуації людина у паніці кидається до виходу, добігши до дверей, інстинктивно натискає на штангу системи антипаніки і штовхає двері назовні, при натисканні штанги спрацьовує ригель замка і двері безперешкодно відкриваються, при цьому встановлені на двері дотягувачі автоматично блокуються, залишаючи дверні стулки відкритими та забезпечуючи безперешкодний вихід іншим людям, електромеханічна функція керування електричним імпульсом забезпечує можливість дистанційного миттєвого одночасного розблокування усіх дверей об’єкту для масової евакуації людей;
- високий клас захисту: відсутні блокуючі замикаючі елементи ригельної системи, в механізм замка інтегрована система панік-функції, гарантована відсутність блокування виходів при пожежі та при надзвичайній ситуації, надійний захист пожежного або аварійного виходу від зломисного злому зовні, легке відкривання з середини приміщення для дітей, які можуть перебувати в панічному стані;
- сумісність для роботи: з врізною системою антипаніки TESA Universal 1970 та TESA Top TOP1E, з комбінованим використанням механічних та електронних вологозахищених циліндрів в системі розмежування доступу Mайстер-Ключ в рамках проектної корпоративної інсталяції;
- замок відповідає міжнародним стандартам (згідно EN 12209;2004; EN 179:2008, EN 1125:2008);
- обробка корпусу замка та косого ригеля: нержавіюча сталь, косий ригель витримує температуру нагрівання до 900°С.
- опційно модель замка для дверей, що відчиняються всередину приміщення: CF6SIRSR9ICE (торцева планка – нержавіюча сталь);

Особливості:
- діапазон стабілізованої робочої напруги: 12 / 24 В постійного струму;
- споживання струму: при 12В номінальне 240мА, пікове 550мА, при 24В – номінальне 110мА, пікове 270мА;
- керування: DIN-циліндрами з будь-якої із сторін дверей, DIN-циліндр не входить до комлекту замка;
- механічна функція: при зачиненні замка зовні DIN-циліндром, зовнішня поворотна ручка деактивується, двері зовні блокуються, але наявність механізму панік-функції дозволяє укомплектувати замок з середини приміщення поворотною ручкою, штангою або важілем для швидкого розблокування пожежного виходу;
- електромеханічна функція: замок нормально замкнений, перехід в відімкнений стан замка керується електричним імпульсом - при його подачі активується внутрішій механізм замка, що дозволяє ззовні відчинити двері натисканням на поворотну ручку, коли електричний сигнал зникає, замок автоматично блокує ззовні доступ у приміщення;

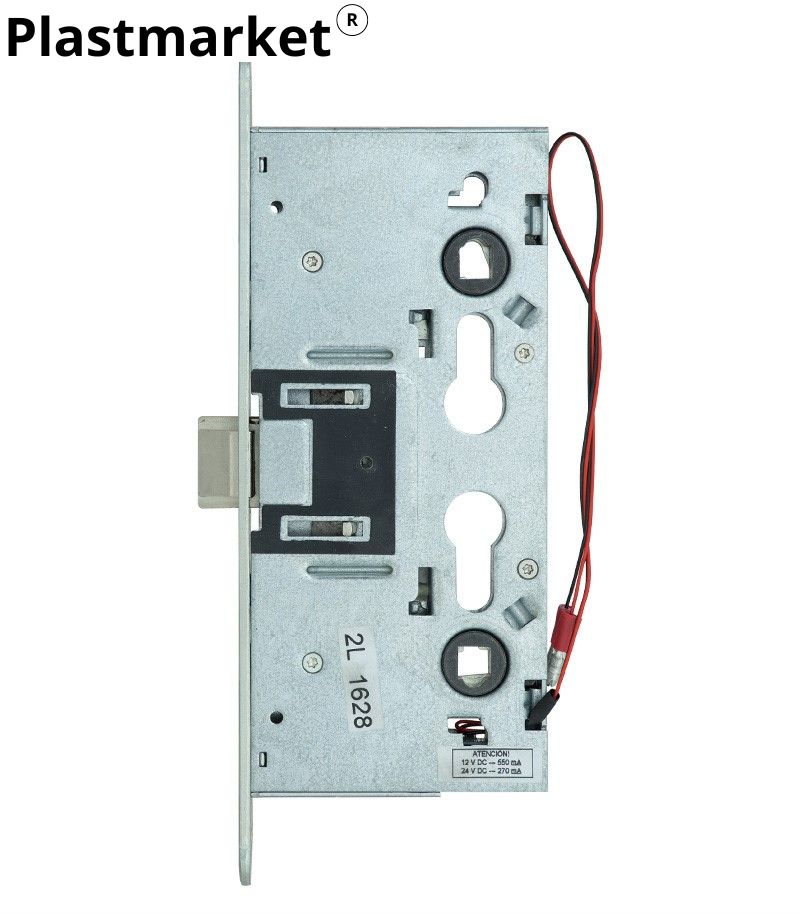

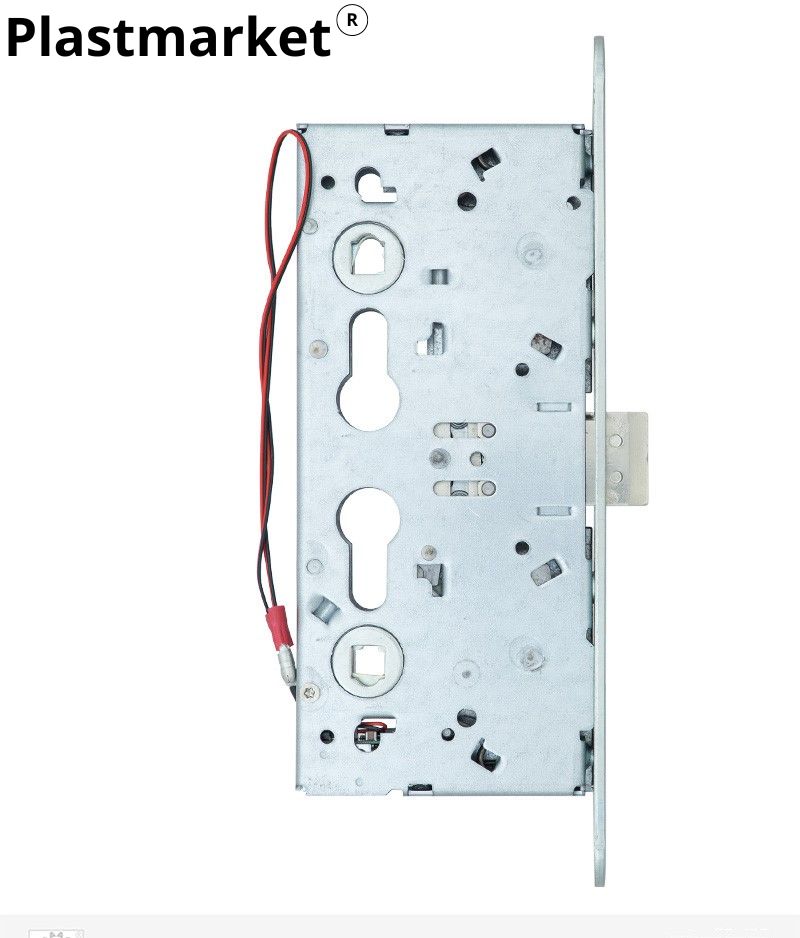

- конструктив замка: врізний, корпус замка та косий ригель – нержавіюча сталь, з механізмом панік-функції, лицева (торцева) планка – оцинкована сталь, опційно – нержавіюча сталь, з зовнішньої сторони замок завжди відмикається ключем;
- замок є складовим елементом комплексного рішення екстреного відкривання: спеціальні протипожежні двері з дверними порогами, дверні дотягувачі, регулятори черговості відкривання двостулкових дверей, протипожежні поворотні ручки, електромагнітні фіксатори, пожежна сигналізація, датчики сповіщення руху та задимлення, кнопка пожежної тривоги для евакуації людей, пристрої голосового та звукового оповіщення, вогнегасники, план евакуації та реальний постійний інструктаж службового персоналу;
- BeckSet: 65мм, міжосьова відстань 72мм;
- замок використовується виключно із роздільним штоком 9мм, до комплекту замка не входить;
- необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 4,5 мм, зворотна планка входить до комплекту замка;

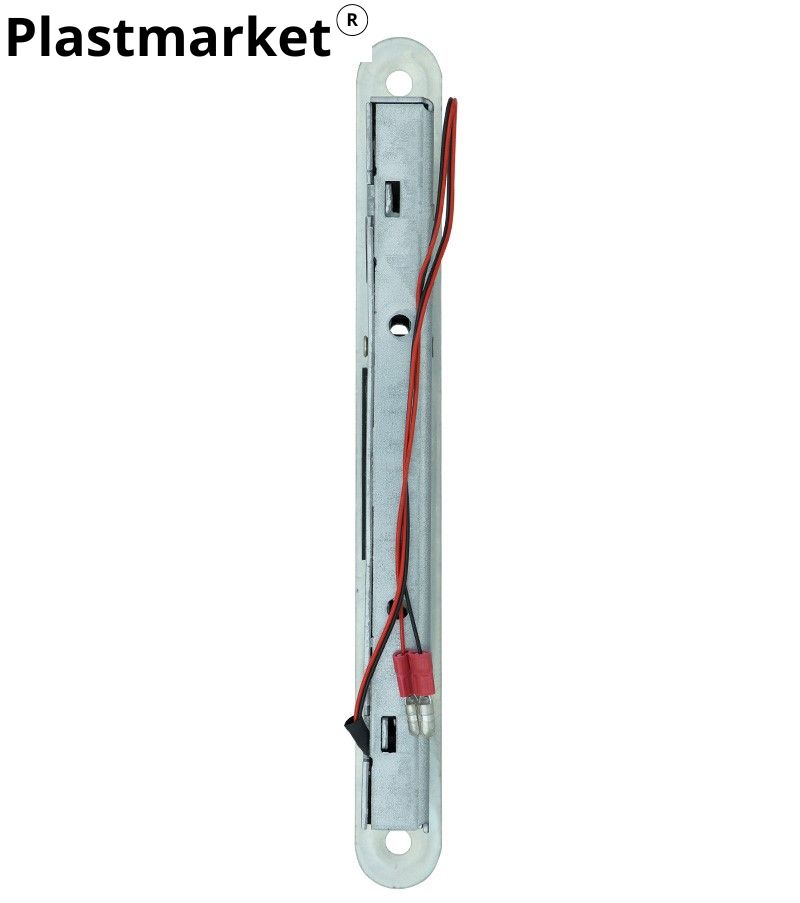

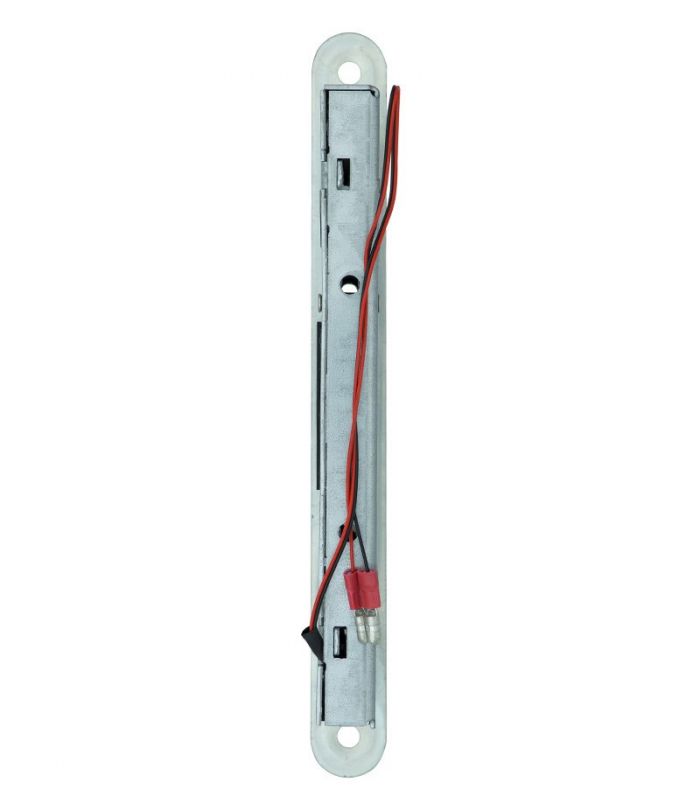

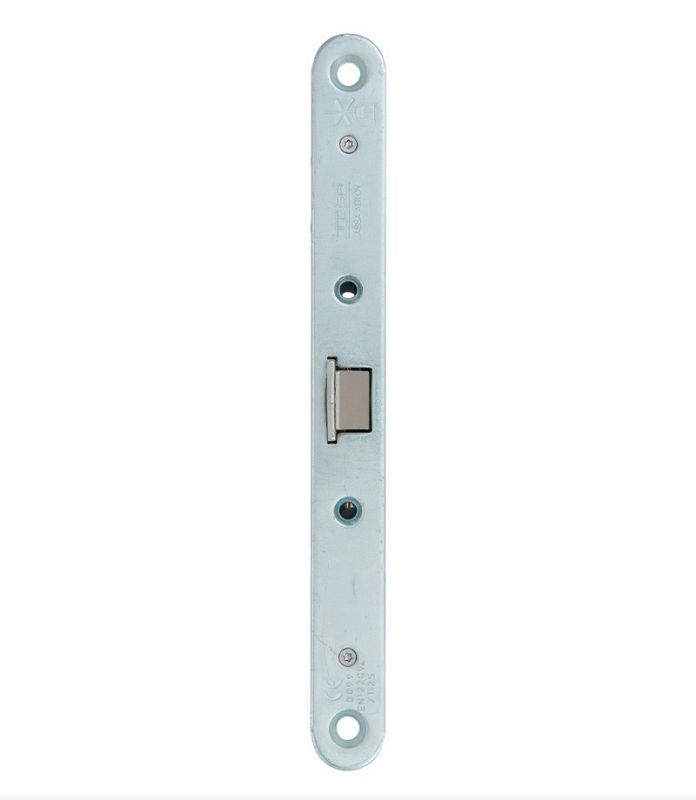

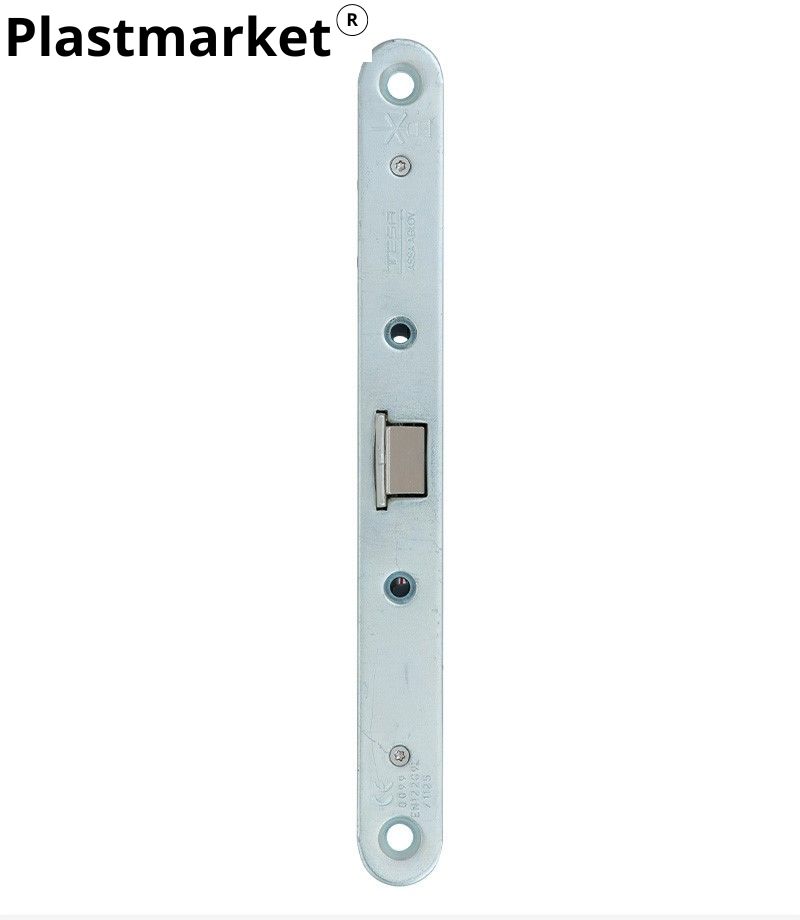

- передня (торцева) планка корпусу замка: заокруглена, симетрична, ширина 24 мм.

Додаткові аксесуари:
- адаптер штоку 1мм під шток 8мм TESA 44900HH;
- шток розділений для активної стулки TE- адаптер штоку 1мм під шток 8мм TESA 44900HH;SA: CD2030S8M 8-8/8-8 мм (55х67мм), CDCF60MAK 8-9/9-8 мм (55х55мм), CDCF6089M 8-9/9-9 мм (55х67мм), DM9912CUA 9-9/9-9 мм (55х57мм);
- шток розділений для активної стулки NEMEF®: 3622 9-9/9-9 (55x55мм), 3623 9-9/9-9 (38х55мм);
- комплект адаптерів до ручки TESA CASQUCF50 8x8х40мм та 9х9х40мм;
- ручка дверна зовнішня: TESA SENA MONOBLOCK - SDF92EX, SDF93EX, TTF72U або NEMEF® - 2930/02, 2931/02, 2932/02, опційно ручки з нержавіючої сталі;
- щиток дверний: TESA - EDF90EX, EDF91EX або NEMEF® - 2933/02, 2934/02, опційно - щитки з нержавіючої сталі;
- циліндри DIN-стандарту підбираються та замовляються окремо для активної та пасивної стулки;
- замок врізний TESA CF320SR9ZCE (для пасивної стулки двостулкових дверей);
- механічна защіпка-блокіратор верхньої тяги TESA RETFACF32 до замка CF320SR9ZCE;
- комплект вертикальних тяг TESA BARVECF32 до замка INF-CF320SR9ZCE;
- ручка дверна, накладна, внутрішня серії TESA UNIVERSAL 1970 для евакуаційного виходу: 1970909NR, 1970909NV, 1970909PP;
- штанга дверна, внутрішня, овальна, горизонтальна для ручок серії TESA UNIVERSAL 1970: BARH1400P, BARH1400R, BARH1400V;
- ручка дверна, накладна, внутрішня серії TESA Top TOP1E для евакуаційного виходу: QUICK1E209NR  та QUICK1E909NR;
- кабелепрохід ABLOY або LINK VKU відповідних параметрів за призначенням.
- блок живлення постійного струму TESA: FATEL 12В,  4,5А, 50Гц,  122х60х35мм або  FA24DC07A 24В, 1,2А, 50Гц, 91х58х54мм;
- трансформатор змінного струму TESA TRFCERBIT: 220В/12В, 0,5А, 50Гц, 79х44х32мм;
- комплект ББЖ та АК для резервного живлення TESA BT12DC35A: 230В/12В, 3,5А, 50Гц, 50Вт;
- таймер на відкривання дверей на встановлений час TESA SCTIMO-36: 12В, 27мА або 24В, 38мА, обидві моделі з релейним виходом 3А.

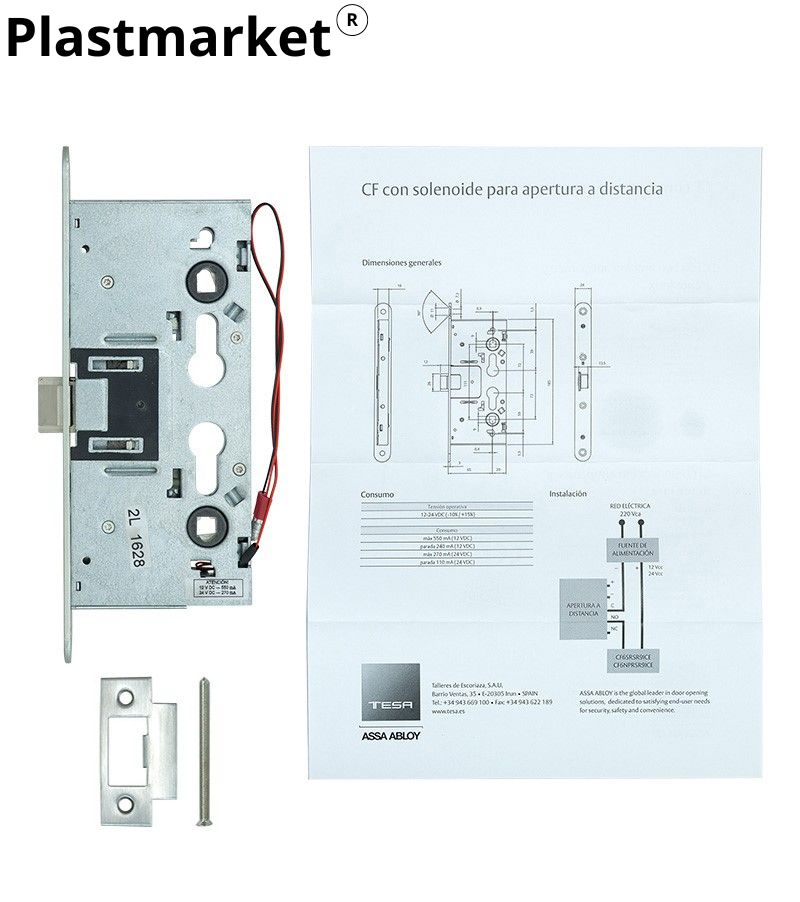

Комплектація:

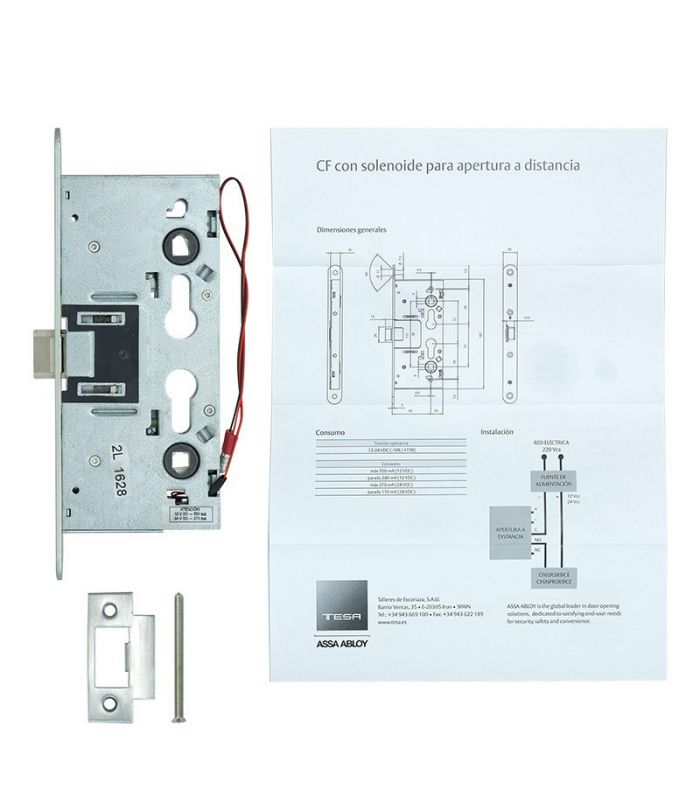

- корпус замка, зворотна планка, монтажний комплект з елементами кріплення, опис-схема користувача, пакувальна упаковка.
